450及以上前卡气动控制使用说明

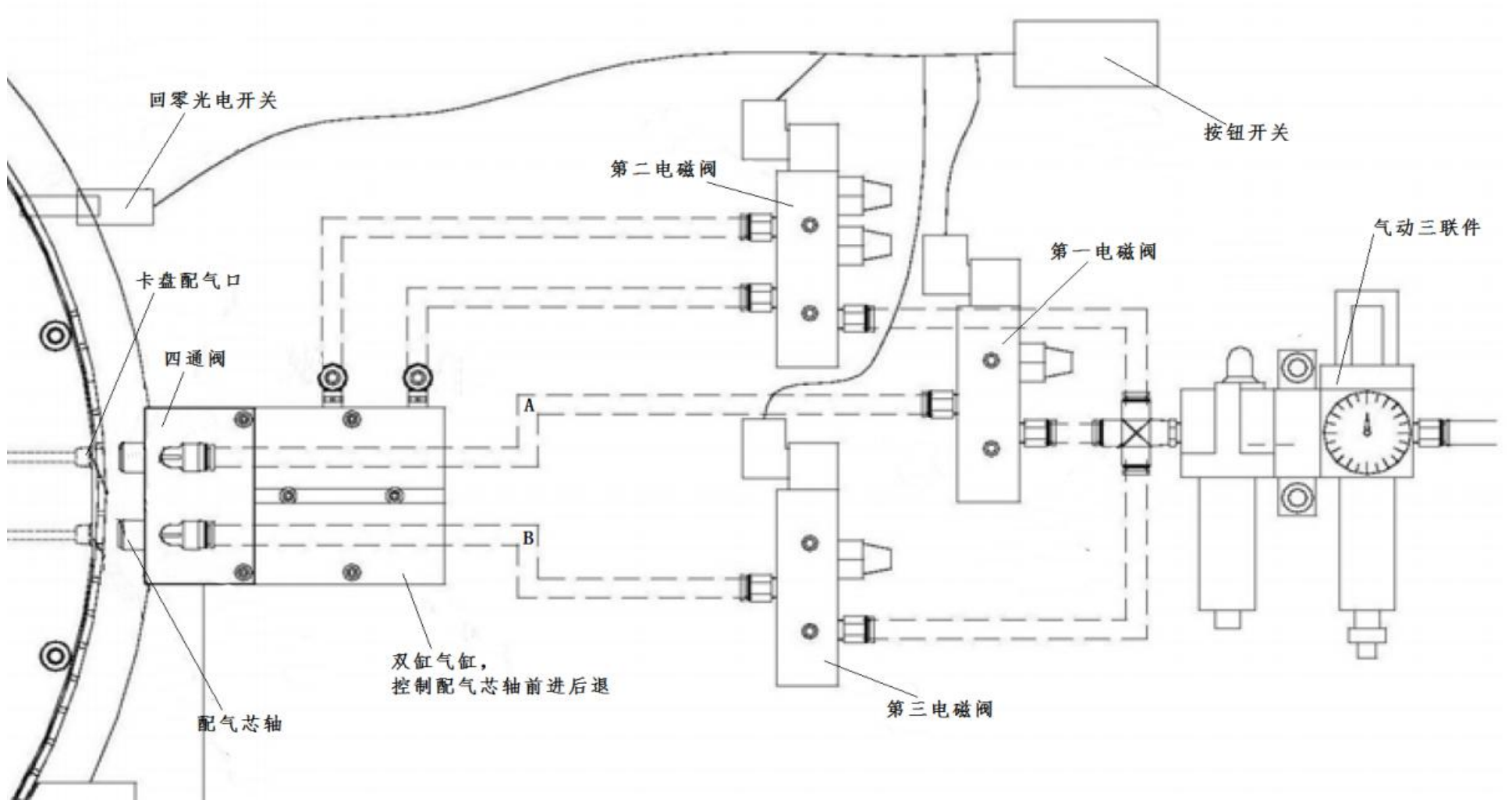

按下图安装示意图连接气管，按零件的夹持方式（夹持或撑紧）决定A，B进气管的进出 气方式，在A,B进气口接上气管，安装完成。 在气动卡盘侧面开有两个配气口，配气系统包括双缸气缸、配气块、第一电磁阀、第二电 磁阀、第三电磁阀、气源、四通阀，四通阀分别与气源的出气口、第一电磁阀、第二电磁 阀、第三电磁阀连通。 在配气块内部安装有与两个配气口一一对应的两个配气芯轴，双缸气缸的两个活塞杆分别 一一对应与两个配气芯轴连接。 采用侧面定点的配气方式，控制卡盘回零至初始位置，按下电控开关桥接命令，双缸气缸 开始向前运动至卡盘侧面配气口，再按下电控开关夹紧命令，向卡盘内部气缸供气，至完 成装夹。装夹完成后，按下电控开关断连命令，配气口离开卡盘配气口，即可完成整套动 作。反之则是松开卡爪。
