MK-120-QK
以下参数为标准参数，具体可根据客户要求提供个性化定制方案。
性能参数：
|
型号 |
加工范围 |
单爪行程 |
单爪推力 |
通孔尺寸（mm） |
回转精度 |
重复定位精度 |
额度转速 |
极限转速 |
许用气压 |
总质量 |
|
MK-120-QK |
8-120 |
60mm |
50kg.f |
125 |
<0.05mm |
<0.05 m m |
200r/m in |
300r/min |
0.4-1 .OMPa |
150Kg |
推荐齿轮及其安装方式：
|
型号 |
从动齿轮 |
主动齿轮 |
速比 |
螺旋角 |
主动轮安装方式 |
|
MK-120-QK |
斜齿 M2.5*Z162 |
斜齿 M2.5*Z54 |
3 |
15°21′32" |
法兰 |
推荐减速机规格以及产生性能参数：
|
型号 |
推荐减速机规格 |
减速比 |
总减速比 |
电机功率KW |
额定输入转速 |
最高转速 |
最大空移速度 |
最大切割速度 |
最大角加速度rad/s² |
转动惯量kg*cm |
惯量比(%) |
|
MK-120-QK |
110B |
5 |
15 |
1.8 |
2000 |
3000 |
160 |
133 |
95 |
10000 |
84 |

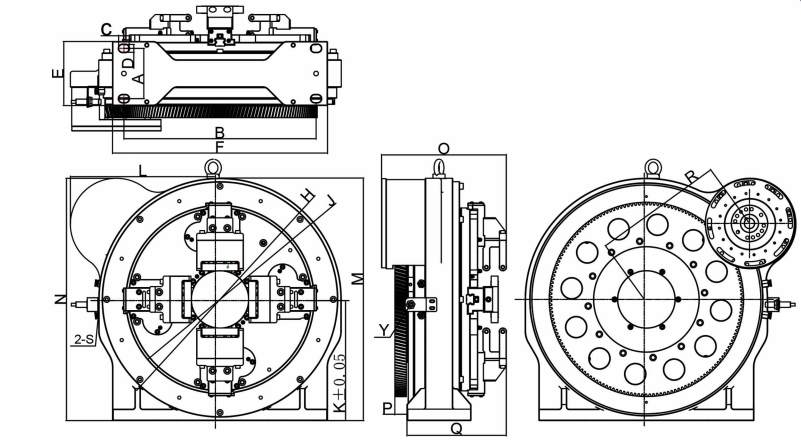

外形参数：
S（ 气管）
|
型号 |
A |
B |
C |
D |
E |
F |
H |
J |
K |
M |
N |
Q |
R |
S（气管） |
Y（接近开关） |
|
MK-120-QK |
110 |
470 |
25 |
17 |
140 |
470 |
530 |
400 |
265 |
530 |
530 |
217 |
280 |
φ8 |
PNP
NC |

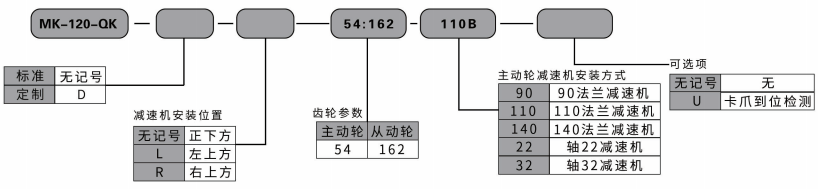

型号表示法：
