MK-230-QKSK
以下参数为标准参数,具体可根据客户要求提供个性化定制方案。
性能参数:
型号 |
加工范围 |
单爪行程 |
单爪推力 |
通孔尺寸(mm) |
回转精度 |
重复定位精度 |
额度转速 |
极限转速 |
许用气压 |
总质量 |
MK-230-QKSK |
15-230 |
180.5mm |
150kg.f |
235 |
≤0.1mm |
≤0.05mm |
150r/min |
300r/min |
0.4-1.0MPa |
270Kg
|
推荐齿轮及其安装方式:
型号 |
从动齿轮 |
主动齿轮 |
螺旋角 |
速比 |
主动轮安装方式 |
MK-230-QKSK |
斜齿 M2.5*Z228 |
斜齿 M2.5*Z57 |
18°11′42" |
4 |
法兰 |
推荐减速机规格以及产生性能参数:
型号 |
推荐减速机规格 |
减速比 |
总减速比 |
电机功率KW |
额定输入转速RPM |
最高转速RPM |
最大空移速度RPM |
最大切割速度RPM |
最大角加速度rad/s² |
转动惯量kg*cm |
惯量比(%) |
MK-230-QKSK |
140 |
7 |
28 |
3 |
2000 |
3000 |
107 |
95 |
44 |
60000 |
116 |

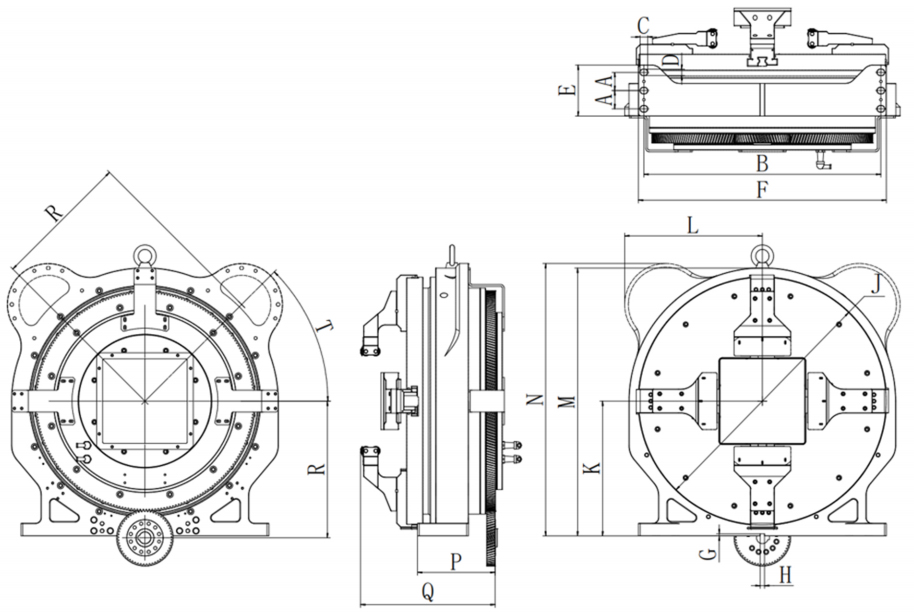

外形参数:
型号 |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
L |
M |
N |
P |
Q |
R |
S( 气管) |
T |
Y(接近 开关) |
MK-230-QKSK |
50 |
650 |
21 |
17 |
140 |
680 |
6 |
12 |
680 |
370 |
378 |
735 |
748 |
213 |
369 |
375 |
φ8 |
45° |
NPN
NC |

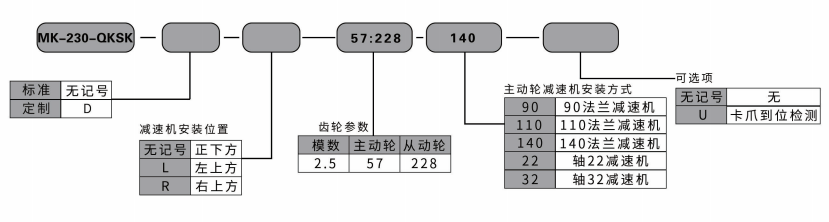

型号表示法:
