MK-350-QKFY


性能参数: 型号 加工范围 单爪行程 单爪推力 通孔直径 回转精度 重复定位精度 额度转速 极限转速 许用气压 总质量 MK-350-QKFY 350*350 170mm 350kg.f 510 0.05 0.05 120r/min 200r/min 0.4-1.0MPa 550Kg 推荐齿轮及

以下参数为标准参数,具体可根据客户要求提供个性化定制方案。

性能参数:
型号 加工范围 单爪行程 单爪推力 通孔直径 回转精度 重复定位精度 额度转速 极限转速 许用气压 总质量
MK-350-QKFY 350*350 170mm 350kg.f 510 ≤0.05 ≤0.05 120r/min 200r/min 0.4-1.0MPa 550Kg


推荐齿轮及其安装方式:
型号 从动齿轮 主动齿轮 速比 螺旋角 主动轮安装方式
MK-350-QKFY 斜齿 M2.5*Z59 斜齿 M2.5*Z236 4 10°28′31″ 法兰/轴


推荐减速机规格以及产生性能参数:
型号 推荐减速机规格 减速比 总减速比 电机功率(KW) 额定输入转速RPM 最高转速RPM 最大空移速度RPM 最大切割速度RPM 最大角加速度rad/s² 转动惯量kg*cm 惯量比(%)
MK-350-QKFY 140 7 28 5 1500 3000 75 37.5 14.28 630000 244.02

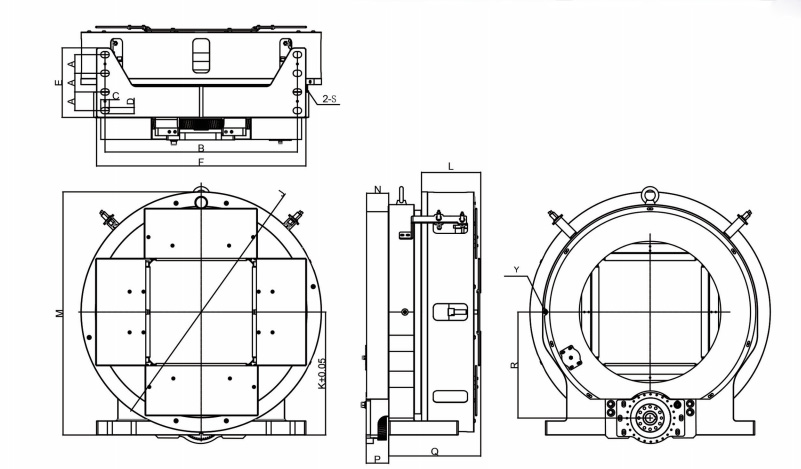

外形参数:
型号 A B C D E F G H J K M P Q R S( 气管) T Y(接近 开关)
MK-350-QKFY 66 680 30 22 246 740 6 12 980 500 995 285 338 375 φ8 45° DC24V PNP

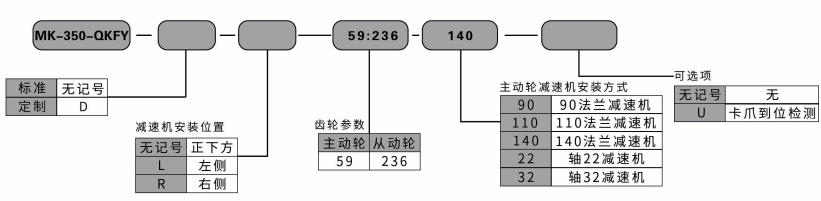

型号表示法:
