气动卡盘的工作原理是什么 怎么安装

NEWS | 2019-09-06 04:49 作者:坎蒂尼精工研发部

  气动卡盘是用在机床上夹紧工件的机械装置,比较常见的是手动卡盘,但是随着技术的发展,又出现了气动卡盘、液压卡盘和电动卡盘,这些卡盘也都有各自的优点,功能强大。

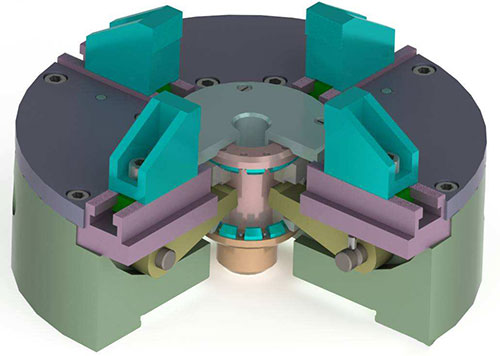

  气动卡盘的工作原理

  卡盘的主要工作配件:进口气管、配气开关、排气口、气道、气道连接器、滚动轴承、气缸轴承、活塞、拉杆、车床主轴、短臂杆、卡爪、长臂杆。

       气动卡盘中叫做“气爪”的东西,它是主要的工作部分,气爪种类非常繁多,从二爪到四爪都有许多,气爪的动力源是来自气缸,气缸用来压缩空气,空气受到挤压就会推动活塞,通过空气的加剧和释放来完成气动卡盘的加紧到放开的动作,一直重复,就出现了我们眼中的气动卡        盘的工作状态。

  1、查看卡盘连接法兰是否与卡盘反面连接台阶相;

  2、查看连接套内孔是否与机床尾部主轴外径相符;

  3、将主轴孔内杂物清除干净;

  4、先将连接套安装于机床尾部主轴外径上,紧固前后要用表座和百分表将其校正,其跳动量径向外径和轴向端面应小于0.03mm;

气动卡盘的安装步骤

  5、将卡盘和连接法兰擦干净,把伸缩胶管套上扎箍并插在卡盘反面的两个气源插头上,然后用钳子将其夹紧(夹住凸出部分向内夹紧即可),管子整理顺畅(管子不要有折弯现象),可以用胶带将其分段缠住;

  6、将插好气管的卡盘放到机床连接法兰旁边(可以用木板将其垫高至与法兰平行处),然后用牵引物品将管子(通过主轴孔)向轴尾部拉出,在拉动管子的同时也要将卡盘向连接法兰处移动,并通过法兰上的连接孔将卡盘紧固于法兰上;

  7、将管子尽量向外拉(手上感觉到有阻力而此时管子也接近是拉直状态),在主轴孔口边用胶带将管子缠绕一下并用螺丝刀或者其他物品将其插挡一下,防止手松开后管子直接回弹到主轴孔内,然后在距孔口100-150毫米处将多余的管子剪掉,用气分别向两根管子内吹入气源,查看哪根是夹紧动作和松开动作,在夹紧动作的管子上用记号笔作记号为1号,另一根则为2号,也可在气管子拉出时提前作好记号;

  8、将两根气管分别套上扎箍并插在气压控制器的插头上并将扎箍用钳子夹紧,插入时请认1号对准1号,2号则对准2号,然后将挡在主轴孔口处的物品移开,此时管子会向主轴孔内弹入,将气压控制器上的左旋螺母旋紧在连接套上,用铁皮或钎丝类的牵引物将气压控制器上的防转动螺栓固定在设备机体上,防止其受主轴转动影响而产生转动即可;

  9、将电控板安装在设备较隐处(防止工作时的碰撞),接入电源为AC220V,将连接气管分别对插在各插头内,气压控制器左端面的为1号,中间的为2号,电控板下方的插口为1号,上面的为2号,然后将压力表旁边的油容器拆下来加入清洁的46号润滑油(8分满即可),拉来总进气源插入电控板上的左端插口内(压力表旁边的),然后根据加工要求对使用压力进行调节;

  10、调节压力时将压力表上方的黑色旋钮向上提起,顺时针为增大压力,反之为降低压力,在调节完毕后要将旋钮向下按动复位。
