MK-230-QKFY


以下参数为标准参数,具体可根据客户要求提供个性化定制方案。

性能参数:
型号 加工范围 单爪行程 单爪推力 通孔直径(mm) 回转精度 重复定位精度 额度转速 极限转速 许用气压 总质量
MK-230-QKFY 230*230 110mm 150kg.f 335 ≤0.1 ≤0.1 150r/min 300r/min 0.4-1.0MPa 216Kg


推荐齿轮及其安装方式:
型号 从动齿轮 主动齿轮 螺旋角 速比 主动轮安装方式
MK-230-QKFY 斜齿 M2.5*Z70 斜齿 M2.5*Z210 13°32′10" 4 法兰盘或轴
MK-230-QKFY 斜齿 M2.5*Z51 斜齿 M2.5*Z204 11°15′17" 4 法兰盘或轴


推荐减速机规格以及产生性能参数:
型号 推荐减速机规格 减速比 总减速比 电机功率KW 额定输入转速RPM 最高转速RPM 最大空移速度RPM 最大切割速度RPM 最大角加速度rad/s² 转动惯量kg*cm 惯量比(%)
MK-230-QKFY 110/140 5/7/10 20/21/28/30 2.9/1.8 1500 3000 140/100 71.429/50 57.83/46.66 45000 214.07/170.18

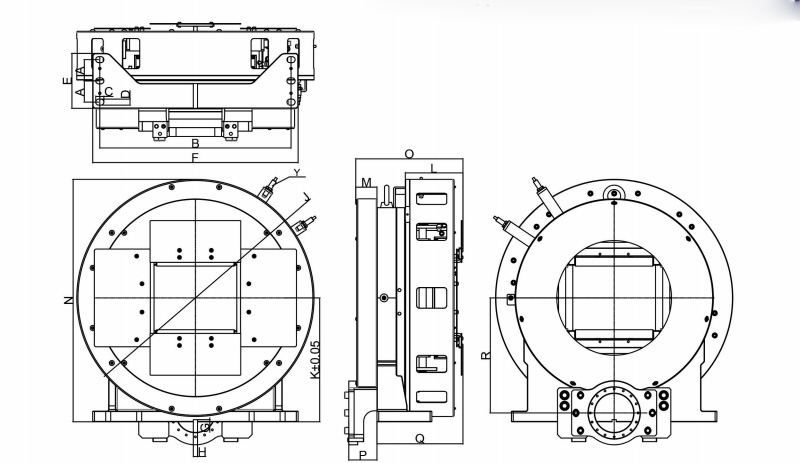

外形参数:
型号 A B C D E F G H J K L M N P Q R S( 气管) T Y(接近 开关)
MK-230-QKFY 60 540 23 17 155 580 6 12 670 350 362 685 672 194 264 325 φ8 40° DC24V
PNP

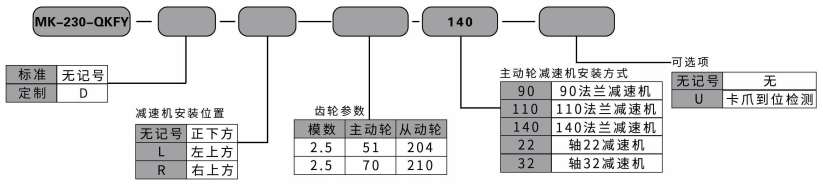

型号表示法:
